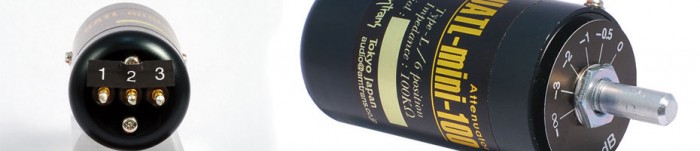

UATL-mini-100K L-pad Mono
L-pad型 高音質ミニサイズアッテネータ モノラル

UATL-mini-100

online shop

◆ メインアンプの入力などに最適(6接点)
◆ L-pad型(常に抵抗2本だけ)のピュア・ストレート方式
◆ 最高級オーディオ用抵抗AMRG素子を使用
◆ モノーラル・タイプ
◆ L-R両チャンネルのポジション組み合わせにより
0,-0.5,-1.0,-1.5,-2.0,-2.5,-3.0(dB)の正確な音量調節が可能
◆ 入力ショート(ステップ-∞の位置)
•プリアンプからメインアンプに入力される音声信号を汚さず
左右の音量差調節が可能になります。【正確なバランス調節】
•アンプの電源を落とさず入力信号を入れ替えできます。

仕様
インピーダンス:100kΩ
方式:L-pad型 6接点(モノラル)
定格電力:0.75Watt
最大使用電圧:250VDC
接触抵抗:5mΩ以下(DC6V1A)
最大減衰量:-∞dB(ショート)

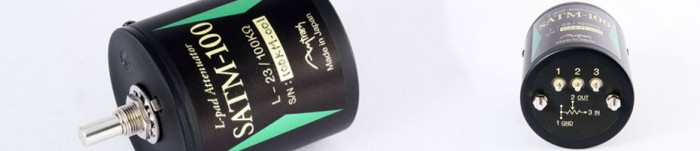

SATM L-pad Mono
L-pad型 アッテネータ モノラル(Supreme Series) 10kΩ、50kΩ、100kΩ

SATM-100/50/10

online shop

●躍動感に溢れた明るく瑞々しい音が特徴です。
●長期間に亘り信頼性の高い自社製ロータリー・スイッチを搭載しました。
●Lパッド型を採用し、2本の抵抗だけを経由するピュア・ストレート方式です。
●ギャングエラーは±0.08dBと驚異的に抑えられ、
小音量でも音量のふらつきがなくヘッドホンにも最適です。
●本機専用に開発した最高級オーディオ抵抗AMRG素子*を使用する事で、
入力インピーダンスの誤差は極少になりました。
●インピーダンスはSATS(ステレオ)、SATM(モノラル)共に10kΩ/50kΩ/100kΩの3種類があります。
*外観は変更される可能性があります
*抵抗素子は自社工場で製造

仕様
インピーダンス:10kΩ, 50kΩ, 100kΩ(30kΩ受注生産)
接続方式:L-pad 型
方式:23接点2段2回路
定格電力:0.75W
最大使用電圧:350VDC
最大減衰量:-∞dB(ショート)
カタログPDF pdf

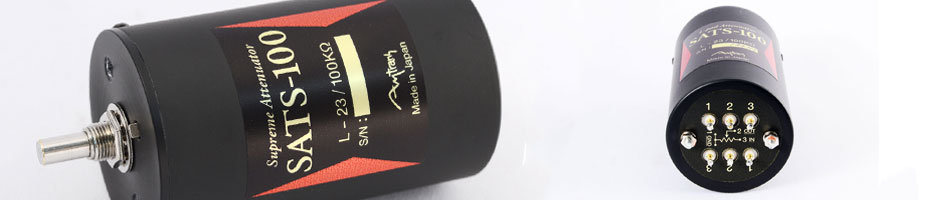

SATS L-pad Stereo
L-pad型 アッテネータ ステレオ(Supreme Series) 10kΩ、50kΩ、100kΩ

SATS-100/50/10

online shop

●躍動感に溢れた明るく瑞々しい音が特徴です。
●長期間に亘り信頼性の高い自社製ロータリー・スイッチを搭載しました。
●Lパッド型を採用し、2本の抵抗だけを経由するピュア・ストレート方式です。
●ギャングエラーは±0.08dBと驚異的に抑えられ、
小音量でも音量のふらつきがなくヘッドホンにも最適です。
●本機専用に開発した最高級オーディオ抵抗AMRG素子*を使用する事で、
入力インピーダンスの誤差は極少になりました。
●インピーダンスはSATS(ステレオ)、SATM(モノラル)共に10kΩ/50kΩ/100kΩの3種類があります。
*外観は変更される可能性があります。
*抵抗素子は自社工場で製造

仕様
インピーダンス:10kΩ, 50kΩ, 100kΩ(30kΩ受注生産)
接続方式:L-pad 型
方式:23接点4段4回路
定格電力:0.75W
最大使用電圧:350VDC
最大減衰量:-∞dB(ショート)
カタログPDF   pdf

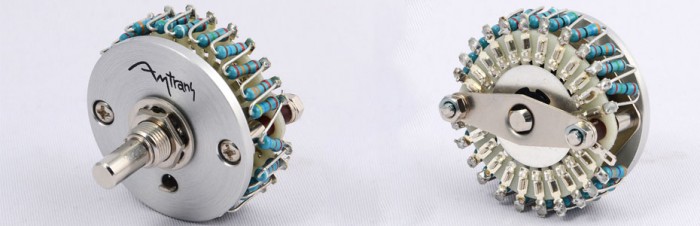

SATLM Series Mono
直列接続型(シリーズ型)高音質アッテネータ モノラル 10kΩ、50kΩ、100kΩ

SATLM

online shop

● 長期間に渡り高信頼、高安定な自社製ロータリー・スイッチを採用しました。
● 素子は自社製オーディオ用カーボン抵抗器AMRS を直列型で使用し、
ハイ・コストパフォーマンスで「心地よい高音質」と「高精度の減衰カーブ」を実現しました。
● 小音領域でのステップ数が増え、ニーズの多いエリアのコントロールが容易になりました。
● ギャングエラーは±0.1dB と驚異的に抑えられ、
小音量でも音量のふらつきがなくヘッドホンにも最適です。
● インピーダンスはSATLS(ステレオ)、SATLM(モノラル)共に10kΩ/50kΩ/100kΩの3 種類があります。

仕様
インピーダンス:10kΩ, 50kΩ, 100kΩ(30kΩ受注生産)
方式:23接点1段1回路
定格電力:0.5W
最大使用電圧:350VDC
最大減衰量:-∞dB(ショート)


SATLS Series Stereo
直列接続型(シリーズ型)高音質アッテネータ ステレオ 10kΩ、50kΩ、100kΩ

SATLS

online shop

● 長期間に渡り高信頼、高安定な自社製ロータリー・スイッチを採用しました。
● 素子は自社製オーディオ用カーボン抵抗器AMRS を直列型で使用し、
ハイ・コストパフォーマンスで「心地よい高音質」と「高精度の減衰カーブ」を実現しました。
● 小音領域でのステップ数が増え、ニーズの多いエリアのコントロールが容易になりました。
● ギャングエラーは±0.1dB と驚異的に抑えられ、小音量でも音量のふらつきがなくヘッドホンにも最適です。
● インピーダンスはSATLS(ステレオ)、SATLM(モノラル)共に10kΩ/50kΩ/100kΩの3種類があります。

仕様
インピーダンス:10kΩ, 50kΩ, 100kΩ(30kΩ受注生産)
方式:23接点2段2回路
定格電力:0.5W
最大使用電圧:350VDC
最大減衰量:-∞dB(ショート)

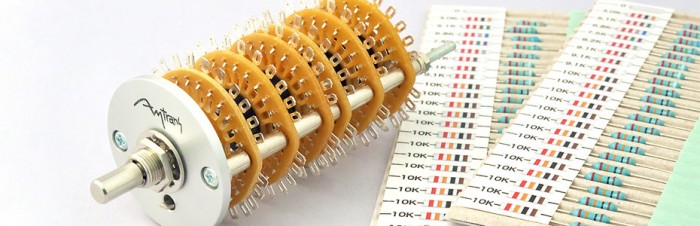

ATLL-K Kit L-pad Stereo
L-pad型23接点ステレオタイプ・アッテネータ・キット 10kΩ、50kΩ、100kΩ

ATLL-K

online shop

【キット内容】
1. 組立て説明書
2. 23接点ロータリー・スイッチ
3. AMRS(音響用カーボン抵抗器)44本(22本の抵抗が上下に並んだもの)×2セット 合計88本
*AMRSはG品(誤差±2%以内)を使用しています
4. 回路図
5. データシート
6. 抵抗器のカラーコードカード

スイッチ

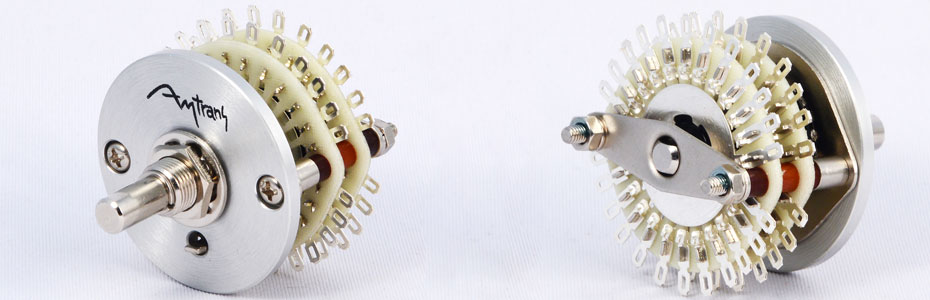

SATLS-SW 23-Series Stereo
SATLS用SW 23接点 オーディオ用切替スイッチ 23接点2回路(ステレオ)

高信頼・高安定オーディオ用切替スイッチ 23接点2回路【Aタイプ】

online shop

仕 様
有効軸長:20 /太さ:Ø6 (mm)
絶縁材材質: エポキシ樹脂
定 格 : DC45V 0.5A
接触抵抗:電圧 6V 0.1A 20mΩ以下
耐 電 圧 :AC1,000V 1 分間
絶縁抵抗: DC500V 1,000MΩ以上
耐 久 性: 15~20 回/分 無負荷 10,000 回


MonoSATLS用SW 23接点 オーディオ用切替スイッチ 23接点1回路(モノラル)

SATLS-SW 23-Series Mono
SATLS-SW 23-Series

 online shop

仕様
有効軸長:20 /太さ:Ø6 (mm)
絶縁材材質: エポキシ樹脂
定 格 : DC45V 0.5A
接触抵抗:電圧 6V 0.1A 20mΩ以下
耐 電 圧 :AC1,000V 1 分間
絶縁抵抗: DC500V 1,000MΩ以上
耐 久 性: 15~20 回/分 無負荷 10,000 回


4接点4回路 切替スイッチ

SW-K44In-SW
SW-K44In-SW

online shop

仕様
有効軸長:20 /太さ:Ø6 (mm)
絶縁材材質: エポキシ樹脂
定 格 : DC45V 0.5A
接触抵抗:電圧 6V 0.1A 20mΩ以下
耐 電 圧 :AC1,000V 1 分間
絶縁抵抗: DC500V 1,000MΩ以上
耐 久 性: 15~20 回/分 無負荷 10,000 回


23 L-pad ATT-Stereo Kit-SW
23接点4回路(L-pad型スイッチステレオ用)

23 L-pad ATT-Stereo Kit-SW

online shop

仕様
有効軸長:20 (mm)
太さ:Ø6 (mm)
絶縁材材質: フェノール樹脂積層板
定 格 : DC45V 0.5A
接触抵抗:電圧 6V 0.1A 20mΩ以下
耐 電 圧 : AC500V 1 分間
絶縁抵抗: DC500V 100MΩ以上
耐 久 性: 15~20 回/分 無負荷 10,000 回
サイズ:H45×W45×D115 (mm)
